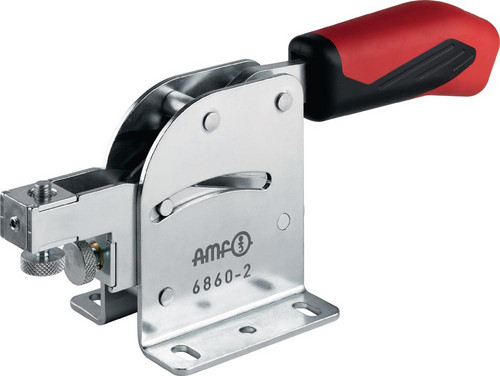

Abbildung ähnlich

Kombispanner Nr. 6860 Größe 2

Artikelnummer: E6440897

121,00 EUR (exkl. MwSt.)

143,99 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente

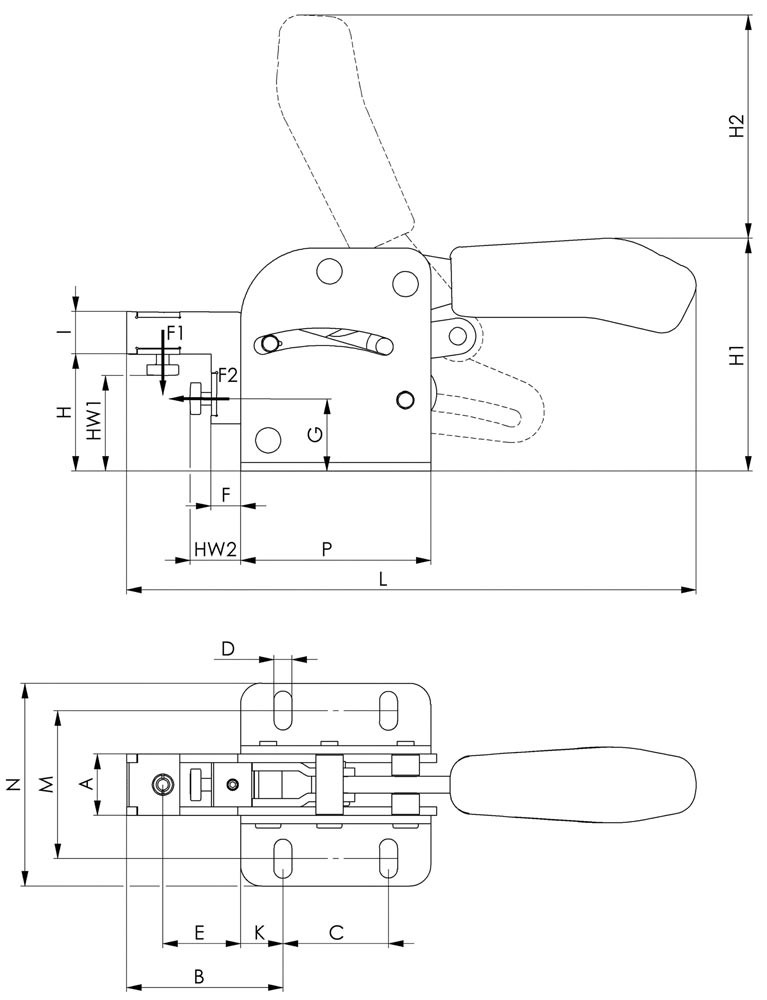

Weitere technische Eigenschaften:
· A: 19,5mm
· C: 50mm
· D: 6,5mm
· HW2 max.: 24mm
· G: 28mm
· H1: 94mm
· F1: 2kN
· H2: 87mm
· L: 219mm
· Material: verzinkt
· I: 16mm
· F2: 2kN
· F: 9mm
· B: 56mm
· P: 75mm
· HW1 min.: 30mm
· K: 12,5mm
· HW2 min.: 14mm
· E: 32mm
· M: 48,5-61,5mm
· HW1 max.: 40mm
· H: 46mm
· N: 75mm

Merkmale

Größe	2
Länge gespannt	219 mm
Höhe gespannt	94 mm
Spannhöhe	46 mm
Haltekraft F2	2 kN
Haltekraft F1	2 kN
Marke	AMF
Bohrungs-Ø	6,5 mm
Spannweite	32 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6440897.pdf (92.86 KB)

Variante: Kombispanner Nr. 6860 AMF

	Größe	Länge gespannt	Höhe gespannt	Spannhöhe	Haltekraft F2
E6440896 Kombispanner Nr. 6860 Größe 1 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	150 mm	74 mm	36 mm	1 kN	112,00 EUR (exkl. MwSt.) 133,28 EUR (inkl. MwSt.) je 1 Stück Stück
E6440897 Kombispanner Nr. 6860 Größe 2 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	219 mm	94 mm	46 mm	2 kN	121,00 EUR (exkl. MwSt.) 143,99 EUR (inkl. MwSt.) je 1 Stück Stück
E6440898 Kombispanner Nr. 6860 Größe 3 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	270 mm	110 mm	55,5 mm	3 kN	147,00 EUR (exkl. MwSt.) 174,93 EUR (inkl. MwSt.) je 1 Stück Stück
