Parallelunterlagenpaar DIN 6346P H20xB6,3xL100mm Superpräzision

Artikelnummer: E6440940

127,00 EUR (exkl. MwSt.)

151,13 EUR (inkl. MwSt.)

je 1 Paar

Verfügbar auf Anfrage

Menge Paar

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Paar
Bestellschritt	1 Paar

Beschreibung

Superpräzision · paarweise planparallel feingeschliffen · einsatzgehärtet · Paartoleranz in der Höhe tp2 und Breite tp1 nach IT 5 · Nennmaßtoleranz in der Höhe und Breite nach DIN ISO 2768m · restliche Maße nach DIN ISO 2768m · Größenangaben auf dem Produkt · Anwendung:
Die Parallelstücke werden als Unterlage, Anschläge oder Zwischenlagen auf Werkzeugmaschinen sowie zur parallelen Auflage von Werkstücken auf Maschinenschraubstöcken und Anreißplatten verwendet. Verwendung flach oder hochkant möglich.

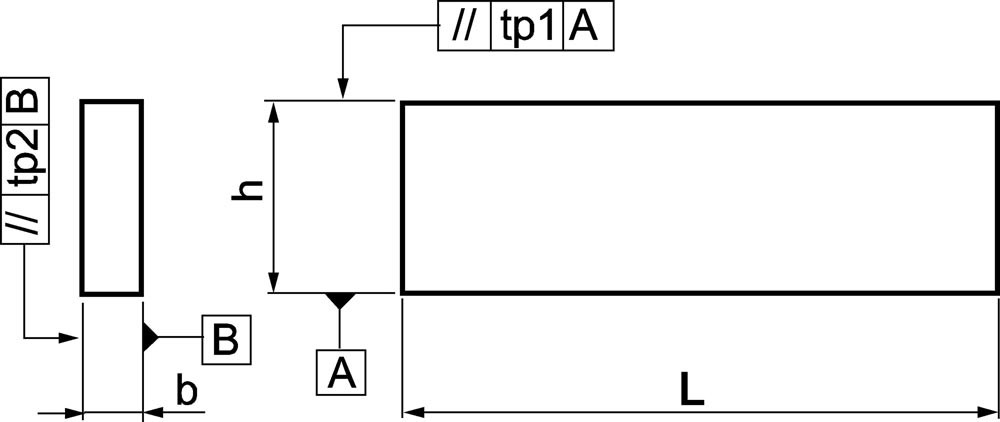

Weitere technische Eigenschaften:
· b: 6,3mm
· L: 100mm
· h: 20mm
· Paar Toleranz: tp1: 0,009 mm / tp2: 0,006 mm

Merkmale

Marke	AMF
Breite	6,3 mm
Länge	100 mm
Ausführung	Superpräzision
Höhe	20 mm
Nennmaßtoleranz	1: ± 0,2 mm / 2: ± 0,2 mm

Variante: Parallelunterlagenpaar DIN 6346P AMF

	Breite	Länge	Höhe	Nennmaßtoleranz
E6440933 Parallelunterlagenpaar DIN 6346P H8xB2,5xL63mm Superpräzision Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2,5 mm	63 mm	8 mm	1: ± 0,2 mm / 2: ± 0,1 mm	98,50 EUR (exkl. MwSt.) 117,22 EUR (inkl. MwSt.) je 1 Stück Stück
E6440934 Parallelunterlagenpaar DIN 6346P H10xB3,2xL63mm Superpräzision Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3,2 mm	63 mm	10 mm	1: ± 0,2 mm / 2: ± 0,1 mm	98,50 EUR (exkl. MwSt.) 117,22 EUR (inkl. MwSt.) je 1 Stück Stück
E6440935 Parallelunterlagenpaar DIN 6346P H12xB4xL63mm Superpräzision Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4 mm	63 mm	12 mm	1: ± 0,2 mm / 2: ± 0,1 mm	99,00 EUR (exkl. MwSt.) 117,81 EUR (inkl. MwSt.) je 1 Stück Stück
E6440936 Parallelunterlagenpaar DIN 6346P H16xB5xL63mm Superpräzision Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	5 mm	63 mm	16 mm	1: ± 0,2 mm / 2: ± 0,1 mm	101,00 EUR (exkl. MwSt.) 120,19 EUR (inkl. MwSt.) je 1 Stück Stück
E6440937 Parallelunterlagenpaar DIN 6346P H20xB6,3xL63mm Superpräzision Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	6,3 mm	63 mm	20 mm	1: ± 0,2 mm / 2: ± 0,2 mm	111,00 EUR (exkl. MwSt.) 132,09 EUR (inkl. MwSt.) je 1 Stück Stück
E6440938 Parallelunterlagenpaar DIN 6346P H12xB4xL100mm Superpräzision Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4 mm	100 mm	12 mm	1: ± 0,2 mm / 2: ± 0,1 mm	113,00 EUR (exkl. MwSt.) 134,47 EUR (inkl. MwSt.) je 1 Stück Stück
