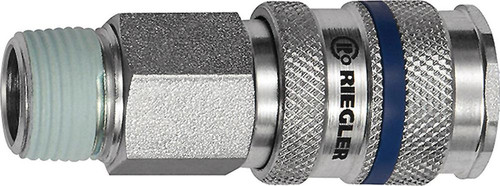

Schnellverschlusskupplung DN 7,8 Außengewinde Stahl Gewinde R 1/2 20,95 mm

Artikelnummer: E6445347

auf Anfrage

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

Schnellverschlusskupplung NW 7,8 · Stahl verz · R 1/2 AG · Betriebsdr. 0 - 35bar · Mediums-/Umgeb.temp. -20 °C bis 100 °C. Einseitig absperrende · hochwertige und robuste Schnellverschlusskupplung mit hohen Durchflusswerten. Um Verletzungen oder den ″Peitschenhiebeffekt″ zu vermeiden · empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten. Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer · gemäß ISO 6150 · § 7.1. Einsatzgebiete: Pneumatik · Maschinen- und Anlagenbau · Mess- · Regel- und Steuerungstechnik · Fertigungsindustrie · Medizintechnik · Chemie-/ Pharmaindustrie · Werkstätten · Automotive · Bergbau.

Weitere technische Eigenschaften:
· Durchflussmenge (Luft): 2000l/min
· Anschluss: R 1/2 AG
· Betriebsdruck min.: 0bar
· Durchflusswertmessung: bei 6 bar und Δ p = 0,5 bar
· Feder: Edelstahl
· Gehäuse: Stahl verzinkt
· Gewindestück: Stahl verzinkt
· Hülse: Stahl verzinkt
· Kugel: Edelstahl
· NW: 7,8
· Ventil: Zink-Druckguss (Zamak)
· Betriebsdruck max.: 35bar

Merkmale

Ausführung	DN 7,8 Außengewinde
Länge	55 mm
Temperaturbereich	-20 bis +100
Mediumstemperatur	-20-100
Material	Stahl
Dichtmaterial	NBR
Betriebsdruck	35 bar
Marke	RIEGLER
Gewinde mm	20,95 mm
Gewinde	R 1/2
SW	22 mm
Umgebungstemperatur	-20-100

Import/Export

UNSPSC-Nummer

24000000

Anhänge

Datei

TechnischeDokumentationNW

BTD_84120201_6445347.pdf (796.96 KB)

Variante: Schnellverschlusskupplung RIEGLER

	Ausführung	Länge	Mediumstemperatur	Gewinde mm	Gewinde
E6445345 Schnellverschlusskupplung DN 7,8 Außengewinde Stahl Gewinde R 1/4 13,16 mm Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	DN 7,8 Außengewinde	mm	-	13,16 mm	-	18,20 EUR (exkl. MwSt.) 21,66 EUR (inkl. MwSt.) je 1 Stück Stück
E6445346 Schnellverschlusskupplung DN 7,8 Außengewinde Stahl Gewinde R 3/8 16,66 mm Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	DN 7,8 Außengewinde	61 mm	-20-100	16,66 mm	R 3/8	auf Anfrage je 1 Stück Stück
E6445347 Schnellverschlusskupplung DN 7,8 Außengewinde Stahl Gewinde R 1/2 20,95 mm Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	DN 7,8 Außengewinde	55 mm	-20-100	20,95 mm	R 1/2	auf Anfrage je 1 Stück Stück
E6445348 Schnellverschlusskupplung DN 7,8 Innengewinde Stahl Gewinde G 1/4 11,45 mm Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	DN 7,8 Innengewinde	mm	-	11,45 mm	G 1/4	17,80 EUR (exkl. MwSt.) 21,18 EUR (inkl. MwSt.) je 1 Stück Stück
E6445349 Schnellverschlusskupplung DN 7,8 Innengewinde Stahl Gewinde G 3/8 14,95 mm Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	DN 7,8 Innengewinde	54 mm	-20-100	14,95 mm	G 3/8	auf Anfrage je 1 Stück Stück
E6445350 Schnellverschlusskupplung DN 7,8 Innengewinde Stahl Gewinde G 1/2 18,63 mm Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	DN 7,8 Innengewinde	56,0 mm	-20 bis 100	18,63 mm	G 1/2	auf Anfrage je 1 Stück Stück
