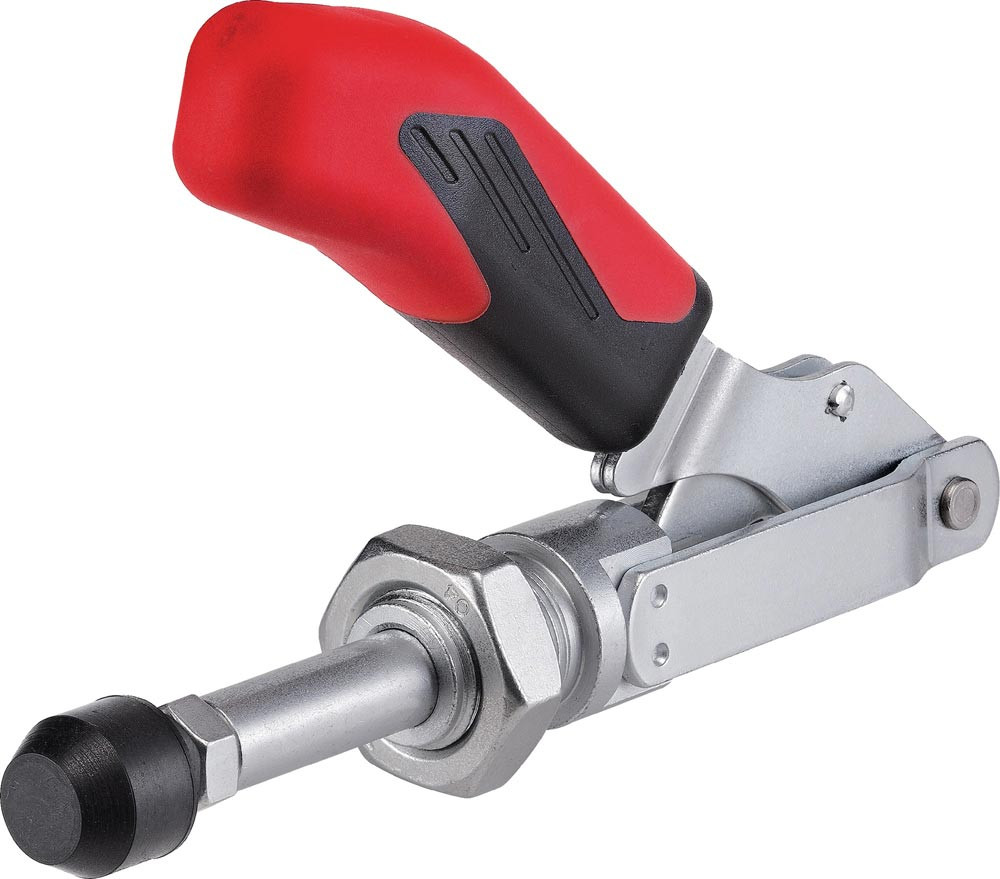

Schubstangenspanner Nr. 6840 Größe 1

Artikelnummer: E6012934

39,00 EUR (exkl. MwSt.)

46,41 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter

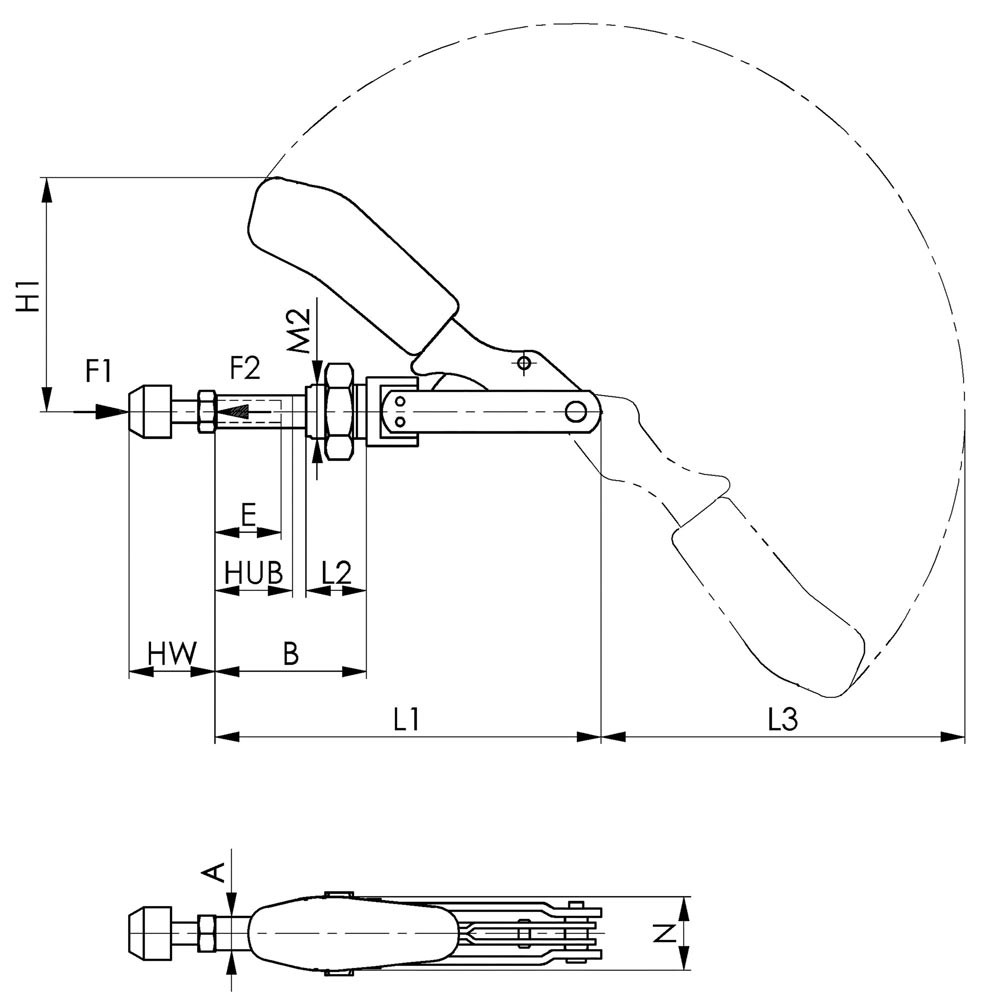

Weitere technische Eigenschaften:
· A: 8mm
· L2: 16mm
· M2: M12x1,5mm
· HW min.: 12mm
· L1: 91mm
· HW max.: 20mm
· H1: 45,5mm
· F1: 1kN
· B max.: 37,5mm
· F2: 1kN
· B min.: 17,5mm
· L3: 74mm
· E: 20mm
· N: 18mm

Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Merkmale

Größe	1
Andrückschraube	M4 x 20
Hub	20 mm
Länge gespannt	91 mm
Höhe gespannt	45,5 mm
Haltekraft F2	1 kN
Haltekraft F1	1 kN
Marke	AMF

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6438275.pdf (95.65 KB)

Variante: Schubstangenspanner Nr. 6840 AMF

	Größe	Andrückschraube	Hub	Länge gespannt	Höhe gespannt
E6012934 Schubstangenspanner Nr. 6840 Größe 1 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	M4 x 20	20 mm	91 mm	45,5 mm	39,00 EUR (exkl. MwSt.) 46,41 EUR (inkl. MwSt.) je 1 Stück Stück
E6012935 Schubstangenspanner Nr. 6840 Größe 2 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	M6 x 25	26 mm	114 mm	66 mm	42,90 EUR (exkl. MwSt.) 51,05 EUR (inkl. MwSt.) je 1 Stück Stück
E6012936 Schubstangenspanner Nr. 6840 Größe 5 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	5	M12 x 50	40 mm	171,5 mm	99 mm	80,00 EUR (exkl. MwSt.) 95,20 EUR (inkl. MwSt.) je 1 Stück Stück
E6438275 Schubstangenspanner Nr. 6840 Größe 0 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	0	M4 x 20	16 mm	66,5 mm	37 mm	35,20 EUR (exkl. MwSt.) 41,89 EUR (inkl. MwSt.) je 1 Stück Stück
E6438276 Schubstangenspanner Nr. 6840 Größe 3 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	M8 x 35	32 mm	140 mm	82,5 mm	50,50 EUR (exkl. MwSt.) 60,10 EUR (inkl. MwSt.) je 1 Stück Stück
E6438277 Schubstangenspanner Nr. 6840 Größe 5-M27 Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	5-M27	M12 x 50	40 mm	171,5 mm	99 mm	84,50 EUR (exkl. MwSt.) 100,56 EUR (inkl. MwSt.) je 1 Stück Stück
