Abbildung ähnlich
Schubstangenspanner Nr. 6841 Größe 0 kleiner Winkelfuß
E427220
42,60 EUR
(exkl. MwSt.)
50,69 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

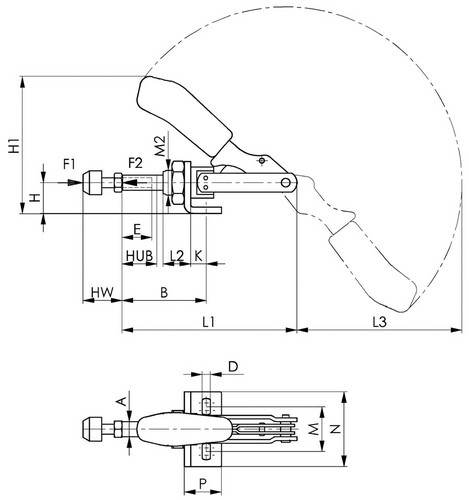

Weitere technische Eigenschaften:
· A: 6,5mm
· D: 4,5mm
· M max.: 16mm
· L2: 10mm
· M2: M10x1mm
· L1: 66,5mm
· H1: 49,3mm
· F1: 0,8kN
· Gesamthöhe: 47mm
· B max.: 33mm
· Bohrungs-Ø: 4,5 mm
· F2: 0,8kN
· B min.: 17mm
· P: 16mm
· K: 6,5mm
· E: 13mm
· H: 12mm
· N: 25mm
· Gesamtlänge: 66mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 6,5mm
· D: 4,5mm
· M max.: 16mm
· L2: 10mm
· M2: M10x1mm
· L1: 66,5mm
· H1: 49,3mm
· F1: 0,8kN
· Gesamthöhe: 47mm
· B max.: 33mm
· Bohrungs-Ø: 4,5 mm
· F2: 0,8kN
· B min.: 17mm
· P: 16mm
· K: 6,5mm
· E: 13mm
· H: 12mm
· N: 25mm
· Gesamtlänge: 66mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Merkmale
| Größe | 0 |
| Andrückschraube | M4 x 20 |
| Hub | 16 mm |
| Länge gespannt | 66,5 mm |
| Höhe gespannt | 49,3 mm |
| Spannhöhe | 12 mm |
| Haltekraft F2 | 0,8 kN |
| Haltekraft F1 | 0,8 kN |
| Marke | AMF |
| Bauart | kleiner Winkelfuß |
|
Größe
|
Andrückschraube
|
Hub
|
Länge gespannt
|
Höhe gespannt
|
|||
|---|---|---|---|---|---|---|---|
|
Schubstangenspanner Nr. 6841 Größe 0 kleiner Winkelfuß
|
||||||
|
Schubstangenspanner Nr. 6841 Größe 1 kleiner Winkelfuß
|
||||||
|
Schubstangenspanner Nr. 6841 Größe 2 kleiner Winkelfuß
|
||||||
|
Schubstangenspanner Nr. 6841 Größe 3 kleiner Winkelfuß
|
||||||
|
Schubstangenspanner Nr. 6841 Größe 5 kleiner Winkelfuß
|
||||||
|
Schubstangenspanner Nr. 6841 Größe 5-M27 kleiner Winkelfuß
|
Angaben zur Marke
AMF
