Abbildung ähnlich

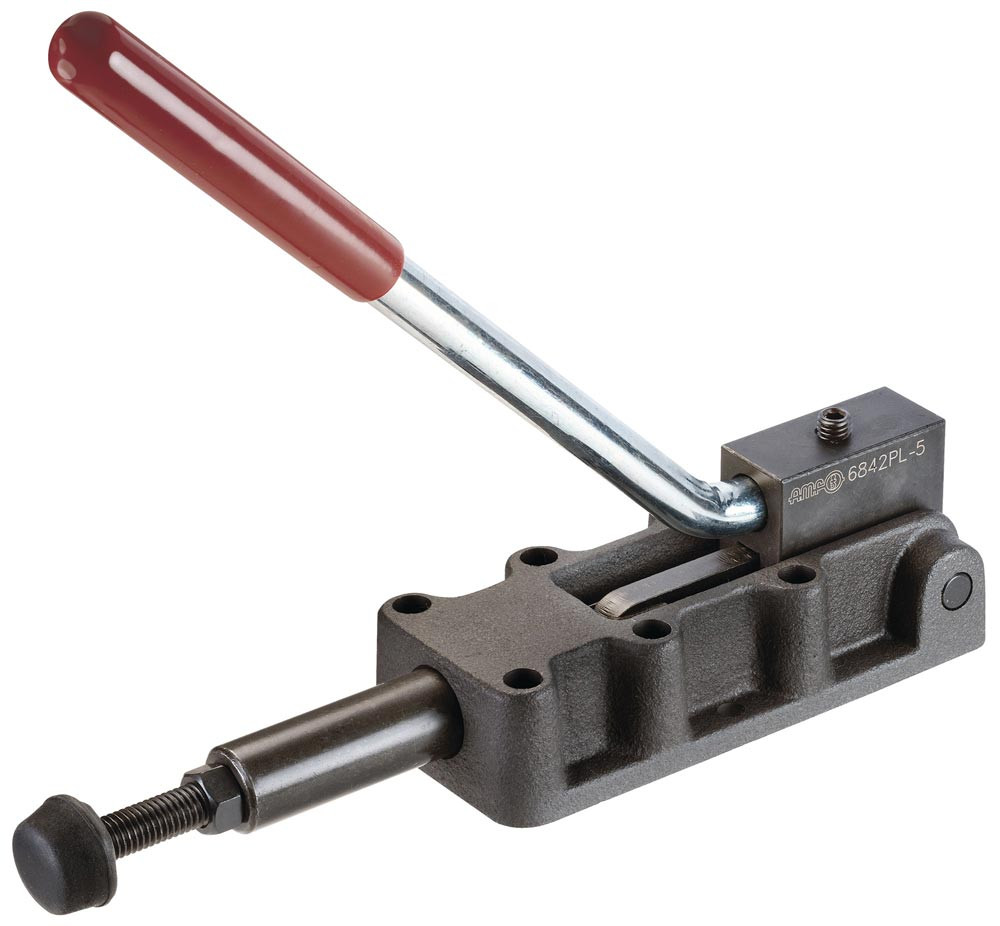

Schubstangenspanner Nr. 6842PL Größe 7 schwer umsteckbarer Handhebel
E6438301
230,00 EUR
(exkl. MwSt.)
273,70 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
schwer · mit umsteckbarem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss
Weitere technische Eigenschaften:
· A: 25mm
· D: 10,5mm
· L2: 374mm
· G: 54mm
· L1: 267mm
· Ausstattung: umsteckbarer Handhebel
· H1: 246mm
· F1: 25kN
· H2: 392mm
· L: 45mm
· Bohrungs-Ø: 10,5 mm
· F2: 25kN
· F: 198mm
· B: 114mm
· Eigenschaft: schwer
· K: 12mm
· E: 50mm
· M: 45mm
· H: 22mm
· N: 84mm
Weitere technische Eigenschaften:
· A: 25mm
· D: 10,5mm
· L2: 374mm
· G: 54mm
· L1: 267mm
· Ausstattung: umsteckbarer Handhebel
· H1: 246mm
· F1: 25kN
· H2: 392mm
· L: 45mm
· Bohrungs-Ø: 10,5 mm
· F2: 25kN
· F: 198mm
· B: 114mm
· Eigenschaft: schwer
· K: 12mm
· E: 50mm
· M: 45mm
· H: 22mm
· N: 84mm
Merkmale
| Größe | 7 |
| Andrückschraube | M12 x 50 |
| Hub | 75 mm |
| Länge gespannt | 267 mm |
| Höhe gespannt | 246 mm |
| Spannhöhe | 22 mm |
| Haltekraft F2 | 25 kN |
| Haltekraft F1 | 25 kN |
| Marke | AMF |
| Höhe geöffnet | 392 mm |
|
Größe
|
Andrückschraube
|
Hub
|
Länge gespannt
|
Höhe gespannt
|
|||
|---|---|---|---|---|---|---|---|
|
Schubstangenspanner Nr. 6842PL Größe 4 schwer umsteckbarer Handhebel
|
||||||
|
Schubstangenspanner Nr. 6842PL Größe 5 schwer umsteckbarer Handhebel
|
||||||
|
Schubstangenspanner Nr. 6842PL Größe 7 schwer umsteckbarer Handhebel
|
||||||
|
Schubstangenspanner Nr. 6842PL Größe 8 schwer umsteckbarer Handhebel
|
Angaben zur Marke
AMF
