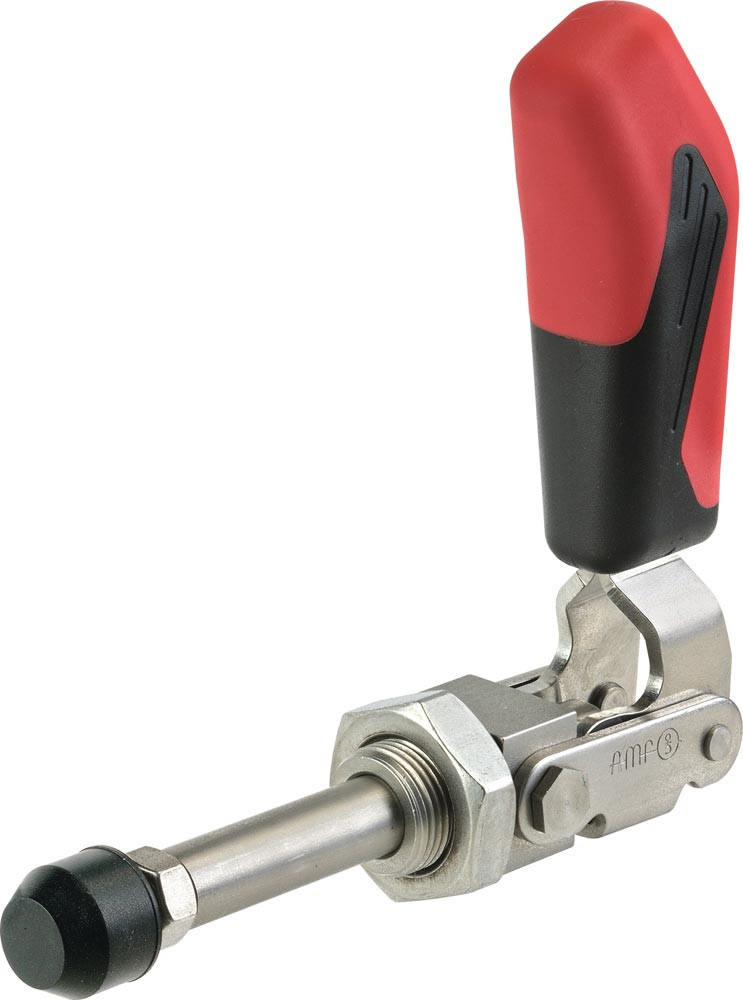

Abbildung ähnlich
Schubstangenspanner Nr. 6844NI Größe 2 kurz
E6438303
83,50 EUR
(exkl. MwSt.)
99,37 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Anwendung:
Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich.

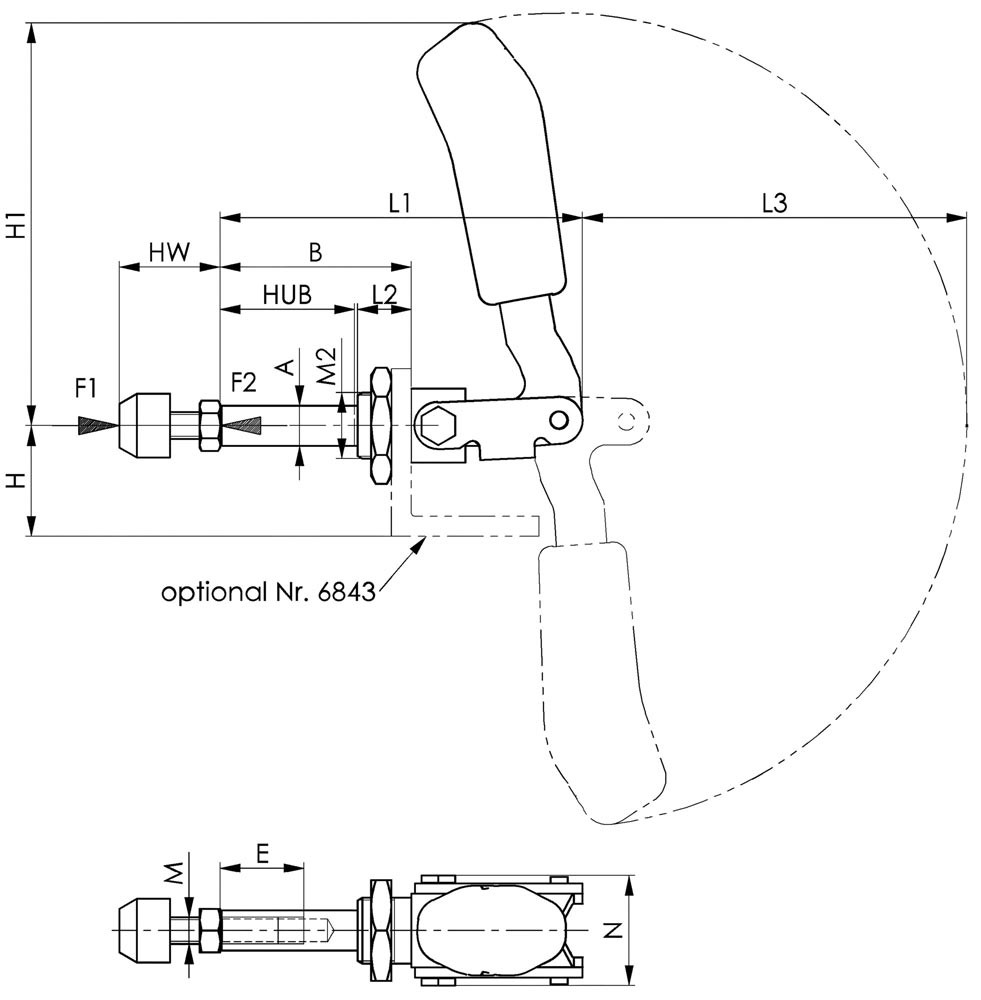

Weitere technische Eigenschaften:
· A: 10mm
· L2: 13mm
· M2: M16x1,5mm
· HW min.: 17mm
· L1: 68,5mm
· HW max.: 27mm
· H1: 73mm
· F1: 1kN
· F2: 1kN
· B: 36mm
· L3: 69mm
· E: 15mm
· M: M6mm
· H: 24mm
· N: 30,5mm
Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich.
Weitere technische Eigenschaften:
· A: 10mm
· L2: 13mm
· M2: M16x1,5mm
· HW min.: 17mm
· L1: 68,5mm
· HW max.: 27mm
· H1: 73mm
· F1: 1kN
· F2: 1kN
· B: 36mm
· L3: 69mm
· E: 15mm
· M: M6mm
· H: 24mm
· N: 30,5mm
Merkmale
| Größe | 2 |
| Andrückschraube | M6 x 25 |
| Hub | 21,5 mm |
| Länge gespannt | 68,5 mm |
| Höhe gespannt | 73 mm |
| Spannhöhe | 24 mm |
| Haltekraft F2 | 1 kN |
| Haltekraft F1 | 1 kN |
| Marke | AMF |
| Bauart | kurz |
|
