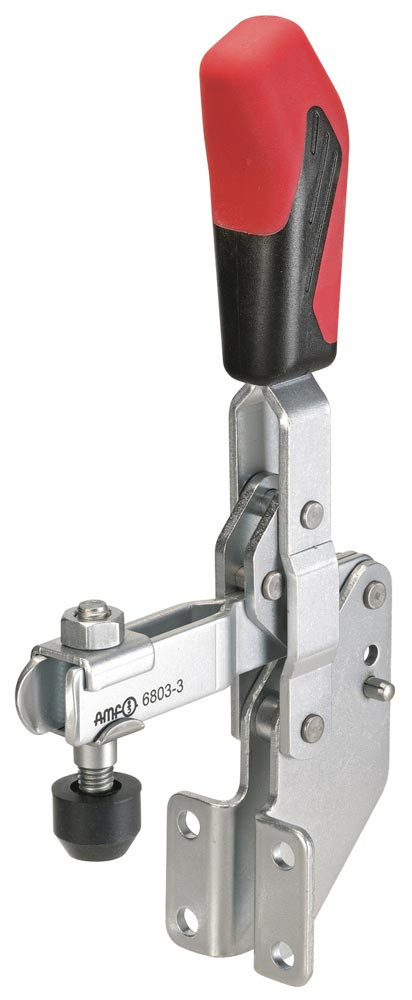

Abbildung ähnlich

Senkrechtspanner Nr. 6803 Größe 2 Winkelfuß

Artikelnummer: E427134

34,70 EUR (exkl. MwSt.)

41,29 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit Winkelfuß

Weitere technische Eigenschaften:
· A: 6mm
· C: 20mm
· D: 6,1mm
· a: 105°
· L1: 77mm
· H1: 167mm
· F1: 1kN
· O: 5mm
· Bohrungs-Ø: 6,1 mm
· a*: 60°
· I: 12mm
· F2: 1,2kN
· F: 6mm
· B: 41mm
· P: 32mm
· K: 6mm
· E: 25mm
· M: 25,5mm
· H: 60mm
· N: 37mm
· Spannweite: 25 mm

Merkmale

Größe	2
Andrückschraube	M6 x 35
Höhe gespannt	167 mm
Spannhöhe	60 mm
Haltekraft F2	1,2 kN
Haltekraft F1	1 kN
Marke	AMF
Bauart	Winkelfuß
Fußgröße	37 x 32 mm
Länge geöffnet	77 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_427134.pdf (92.57 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Variante: Senkrechtspanner Nr. 6800 AMF

	Größe	Andrückschraube	Höhe gespannt	Spannhöhe	Haltekraft F2
E427120 Senkrechtspanner Nr. 6800 Größe 0 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	0	M4 x 25	81 mm	18 mm	0,7 kN	23,40 EUR (exkl. MwSt.) 27,85 EUR (inkl. MwSt.) je 1 Stück Stück
E427121 Senkrechtspanner Nr. 6800 Größe 1 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	M5 x 30	98,5 mm	19 mm	1,1 kN	25,30 EUR (exkl. MwSt.) 30,11 EUR (inkl. MwSt.) je 1 Stück Stück
E427122 Senkrechtspanner Nr. 6800 Größe 2 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	M6 x 35	139,5 mm	23 mm	1,2 kN	32,50 EUR (exkl. MwSt.) 38,68 EUR (inkl. MwSt.) je 1 Stück Stück
E427123 Senkrechtspanner Nr. 6800 Größe 3 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	M8 x 45	186 mm	33 mm	2,5 kN	39,00 EUR (exkl. MwSt.) 46,41 EUR (inkl. MwSt.) je 1 Stück Stück
E427124 Senkrechtspanner Nr. 6800 Größe 4 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4	M8 x 65	221 mm	42,5 mm	3 kN	51,50 EUR (exkl. MwSt.) 61,29 EUR (inkl. MwSt.) je 1 Stück Stück
E427133 Senkrechtspanner Nr. 6803 Größe 1 Winkelfuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	M5 x 30	125 mm	45 mm	1,1 kN	27,80 EUR (exkl. MwSt.) 33,08 EUR (inkl. MwSt.) je 1 Stück Stück
