Abbildung ähnlich

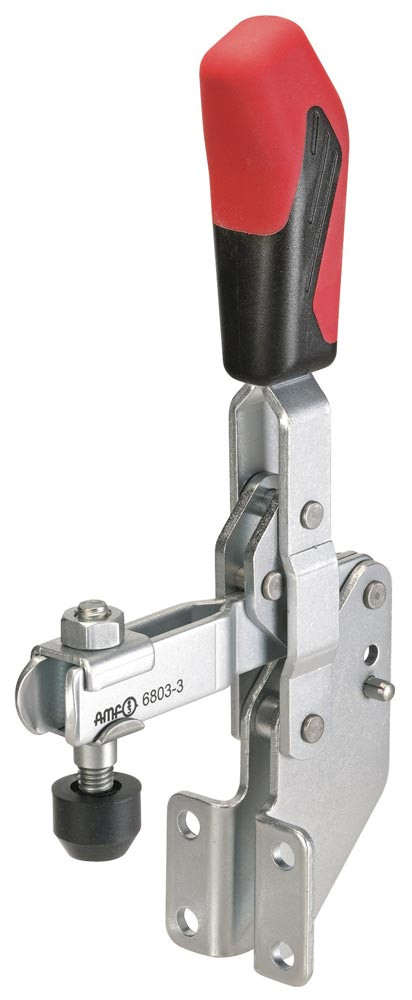

Senkrechtspanner Nr. 6803 Größe 3 Winkelfuß

Artikelnummer: E427135

37,90 EUR (exkl. MwSt.)

45,10 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit Winkelfuß

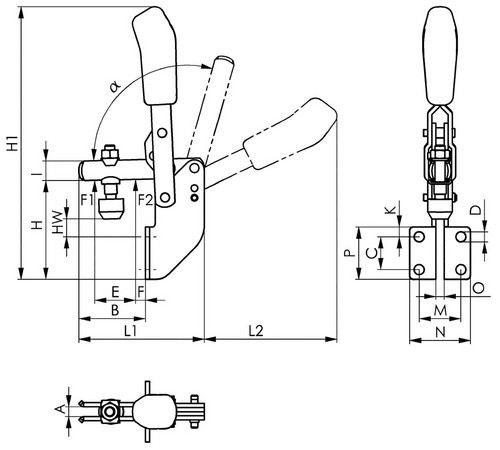

Weitere technische Eigenschaften:
· A: 8mm
· C: 24mm
· D: 6,5mm
· a: 105°
· L1: 111mm
· H1: 223mm
· F1: 1,4kN
· O: 6mm
· Bohrungs-Ø: 6,5 mm
· a*: 60°
· I: 18mm
· F2: 2,5kN
· F: 11mm
· B: 63mm
· P: 38mm
· K: 7mm
· E: 37mm
· M: 28,5mm
· H: 71mm
· N: 42,5mm
· Spannweite: 37 mm

Merkmale

Größe	3
Andrückschraube	M8 x 45
Höhe gespannt	223 mm
Spannhöhe	71 mm
Haltekraft F2	2,5 kN
Haltekraft F1	1,4 kN
Marke	AMF
Bauart	Winkelfuß
Fußgröße	42,5 x 38 mm
Länge geöffnet	111 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_427134.pdf (92.57 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Variante: Senkrechtspanner Nr. 6800 AMF

	Größe	Andrückschraube	Höhe gespannt	Spannhöhe	Haltekraft F2
E427120 Senkrechtspanner Nr. 6800 Größe 0 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	0	M4 x 25	81 mm	18 mm	0,7 kN	23,40 EUR (exkl. MwSt.) 27,85 EUR (inkl. MwSt.) je 1 Stück Stück
E427121 Senkrechtspanner Nr. 6800 Größe 1 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	M5 x 30	98,5 mm	19 mm	1,1 kN	25,30 EUR (exkl. MwSt.) 30,11 EUR (inkl. MwSt.) je 1 Stück Stück
E427122 Senkrechtspanner Nr. 6800 Größe 2 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	M6 x 35	139,5 mm	23 mm	1,2 kN	32,50 EUR (exkl. MwSt.) 38,68 EUR (inkl. MwSt.) je 1 Stück Stück
E427123 Senkrechtspanner Nr. 6800 Größe 3 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	M8 x 45	186 mm	33 mm	2,5 kN	39,00 EUR (exkl. MwSt.) 46,41 EUR (inkl. MwSt.) je 1 Stück Stück
E427124 Senkrechtspanner Nr. 6800 Größe 4 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4	M8 x 65	221 mm	42,5 mm	3 kN	51,50 EUR (exkl. MwSt.) 61,29 EUR (inkl. MwSt.) je 1 Stück Stück
E427133 Senkrechtspanner Nr. 6803 Größe 1 Winkelfuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	M5 x 30	125 mm	45 mm	1,1 kN	27,80 EUR (exkl. MwSt.) 33,08 EUR (inkl. MwSt.) je 1 Stück Stück
