Senkrechtspanner Nr. 6804 Größe 5 waagrechter Fuß

Artikelnummer: E6438285

80,50 EUR (exkl. MwSt.)

95,80 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit waagrechtem Fuß (Haltearm massiv)

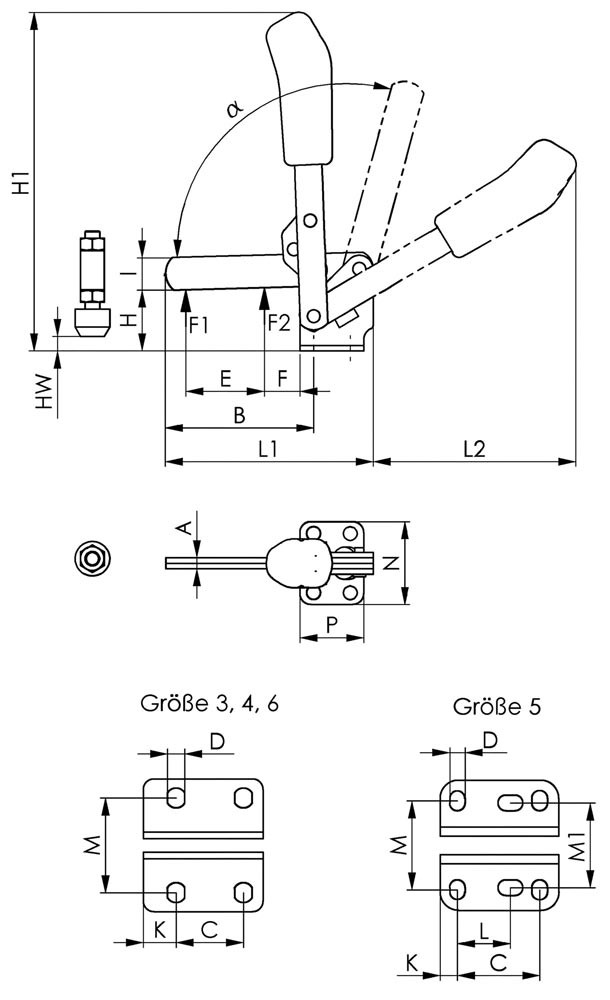

Weitere technische Eigenschaften:
· A: 10mm
· C: 45mm
· D: 8,5mm
· a: 115°
· L2: 184mm
· HW min.: -6mm
· L1: 196,5mm
· HW max.: 25,5mm
· H1: 281mm
· F1: 3kN
· L: 26,5-31,5mm
· M1: 45mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 25mm
· F2: 5kN
· F: 30,5mm
· B: 141mm
· P: 65mm
· K: 9,5mm
· E: 88mm
· M: 45-50mm
· H: 55,5mm
· N: 70mm
· Spannweite: 88 mm

Merkmale

Größe	5
Andrückschraube	M12 x 80
Höhe gespannt	281 mm
Spannhöhe	55,5 mm
Haltekraft F2	5 kN
Haltekraft F1	3 kN
Marke	AMF
Bauart	waagrechter Fuß
Fußgröße	70 x 65 mm
Länge geöffnet	196,5 x 184 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_6438286.pdf (95.86 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Variante: Senkrechtspanner Nr. 6804 AMF

	Größe	Andrückschraube	Höhe gespannt	Spannhöhe	Haltekraft F2
E6438283 Senkrechtspanner Nr. 6804 Größe 3 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	M8 x 45	186 mm	33,5 mm	2,5 kN	37,90 EUR (exkl. MwSt.) 45,10 EUR (inkl. MwSt.) je 1 Stück Stück
E6438284 Senkrechtspanner Nr. 6804 Größe 4 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4	M8 x 65	221 mm	42,5 mm	3 kN	49,70 EUR (exkl. MwSt.) 59,14 EUR (inkl. MwSt.) je 1 Stück Stück
E6438285 Senkrechtspanner Nr. 6804 Größe 5 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	5	M12 x 80	281 mm	55,5 mm	5 kN	80,50 EUR (exkl. MwSt.) 95,80 EUR (inkl. MwSt.) je 1 Stück Stück
E6438286 Senkrechtspanner Nr. 6804 Größe 6 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	6	M12 x 110	331 mm	81 mm	5,5 kN	105,00 EUR (exkl. MwSt.) 124,95 EUR (inkl. MwSt.) je 1 Stück Stück
