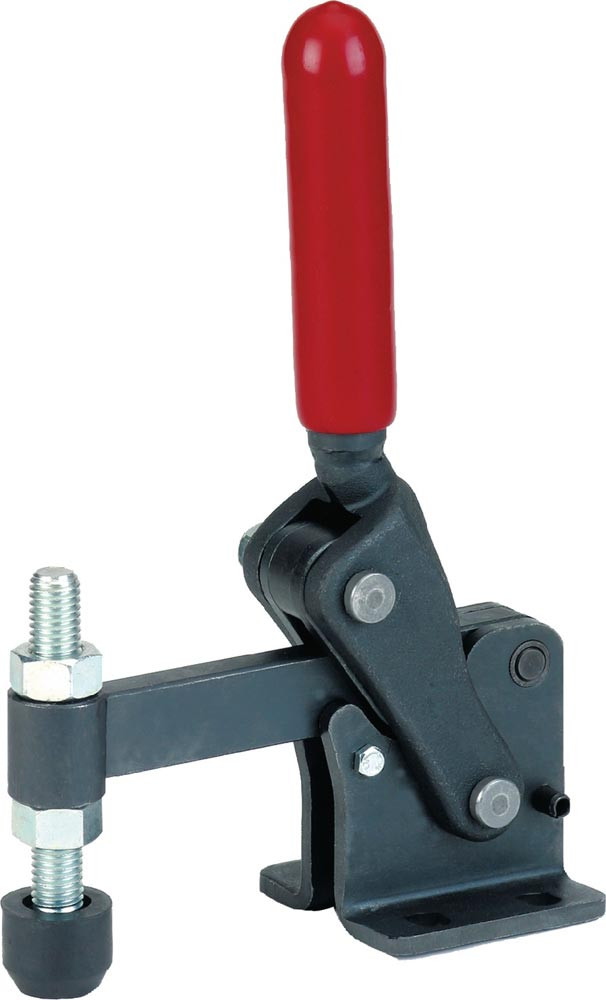

Abbildung ähnlich
Senkrechtspanner Nr. 6811P Größe 4 waagrechter Fuß schwer
E6438263
199,00 EUR
(exkl. MwSt.)
236,81 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

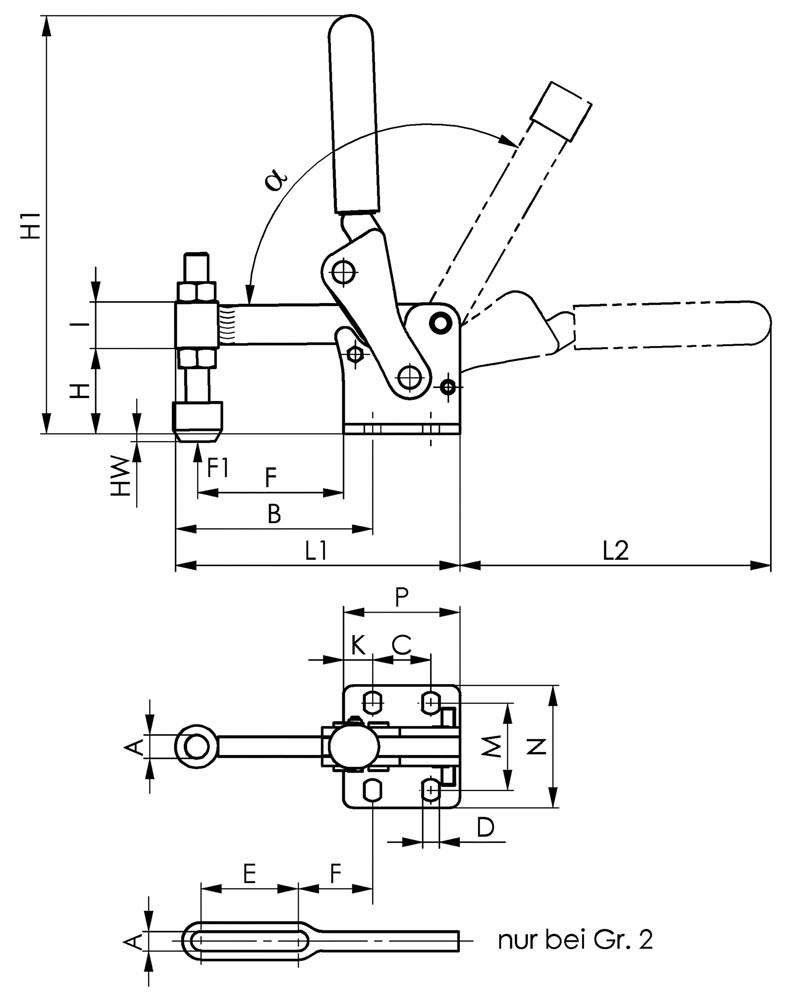

Weitere technische Eigenschaften:
· A: 12,2mm
· C: 30mm
· D: 8,5mm
· L2: 160mm
· HW min.: -19mm
· L1: 146mm
· HW max.: 14mm
· H1: 216mm
· F1: 5kN
· Bohrungs-Ø: 8,5 mm
· a*: 120°
· I: 24mm
· F: 75mm
· B: 100mm
· P: 60mm
· Eigenschaft: schwer
· K: 15mm
· M: 45mm
· H: 44mm
· N: 65mm
· Spannweite:
Hinweis:
Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau
Weitere technische Eigenschaften:
· A: 12,2mm
· C: 30mm
· D: 8,5mm
· L2: 160mm
· HW min.: -19mm
· L1: 146mm
· HW max.: 14mm
· H1: 216mm
· F1: 5kN
· Bohrungs-Ø: 8,5 mm
· a*: 120°
· I: 24mm
· F: 75mm
· B: 100mm
· P: 60mm
· Eigenschaft: schwer
· K: 15mm
· M: 45mm
· H: 44mm
· N: 65mm
· Spannweite:
Hinweis:
Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau
Merkmale
| Größe | 4 |
| Andrückschraube | M12 x 80 |
| Höhe gespannt | 216 mm |
| Spannhöhe | 44 mm |
| Haltekraft F1 | 5 kN |
| Marke | AMF |
| Bauart | waagrechter Fuß |
| Fußgröße | 65 x 60 mm |
| Länge geöffnet | 146 x 160 mm |
|
Größe
|
Andrückschraube
|
Höhe gespannt
|
Spannhöhe
|
Haltekraft F1
|
|||
|---|---|---|---|---|---|---|---|
|
Senkrechtspanner Nr. 6811P Größe 2 waagrechter Fuß schwer
|
||||||
|
Senkrechtspanner Nr. 6811P Größe 4 waagrechter Fuß schwer
|
||||||
|
Senkrechtspanner Nr. 6811P Größe 6 waagrechter Fuß schwer
|
||||||
|
Senkrechtspanner Nr. 6811P Größe 8 waagrechter Fuß schwer
|
Angaben zur Marke
AMF
