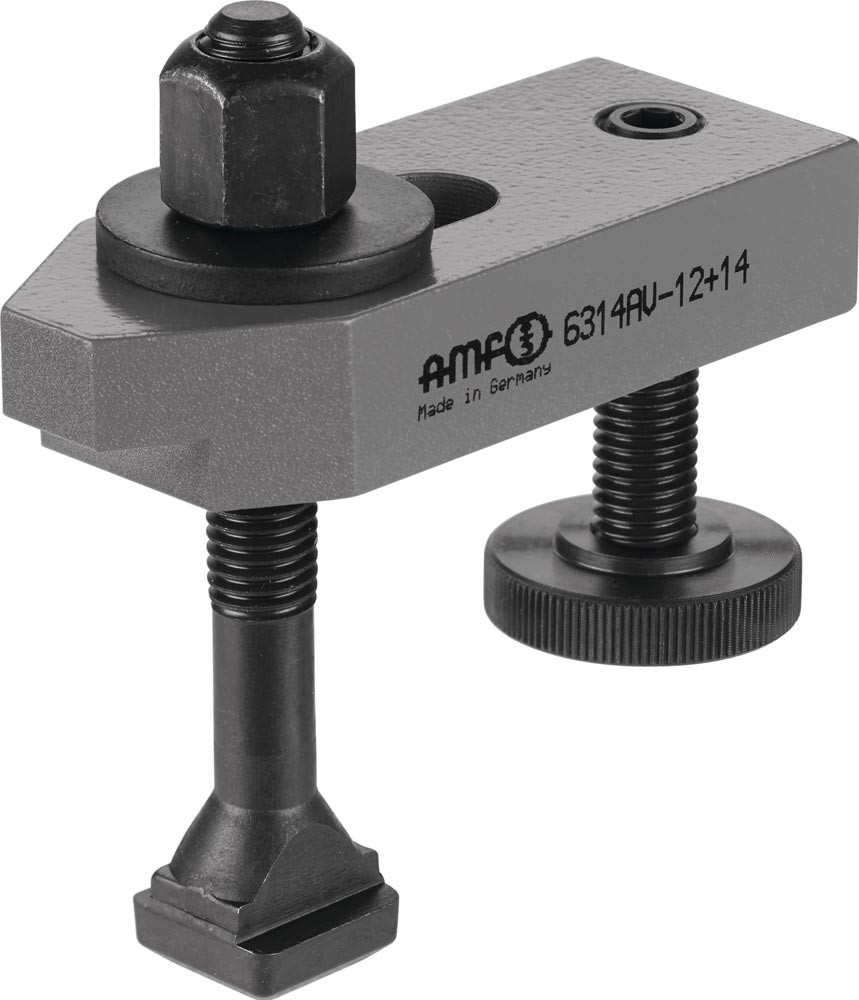

Spanneisen Nr. 6314AV für T-Nut 12 mm Länge 100 mm Spannschraube M12 x 12 x 100 mm

abgesetzt · mit verstellbarer Stütz- und Spannschraube

Weitere technische Eigenschaften:
· Breite: 40 mm
· Länge: 100 mm
· A: 20mm
· B1: 14mm
· B2: 40mm
· E2: 40mm
· D: M12
· E1: 21mm
· Gewicht: 745g
· A2: 10mm
· ähnl. DIN 6314 B1 x L: 14 x 100mm
· L: 100mm
· Stärke: 20 mm
· LS: 49mm
· A1: 8mm
· Schlitzbreite: 14 mm
· H: 10 - 48mm

Hinweis:
Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
