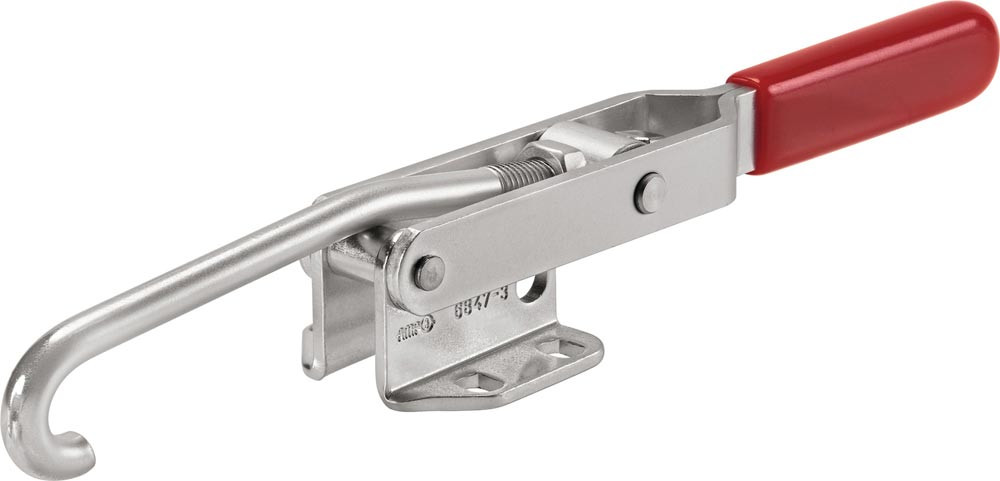

Abbildung ähnlich

Verschlussspanner Nr. 6847NI Größe 5 horizontal

Artikelnummer: E6438311

128,00 EUR (exkl. MwSt.)

152,32 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

VA · nicht rostender Stahl, poliert · Niete in gefetteten Lagerbuchsen laufend · Handgriff aus rotem, ölbeständigem Kunststoff · auch für die Lebensmittelindustrie geeignet

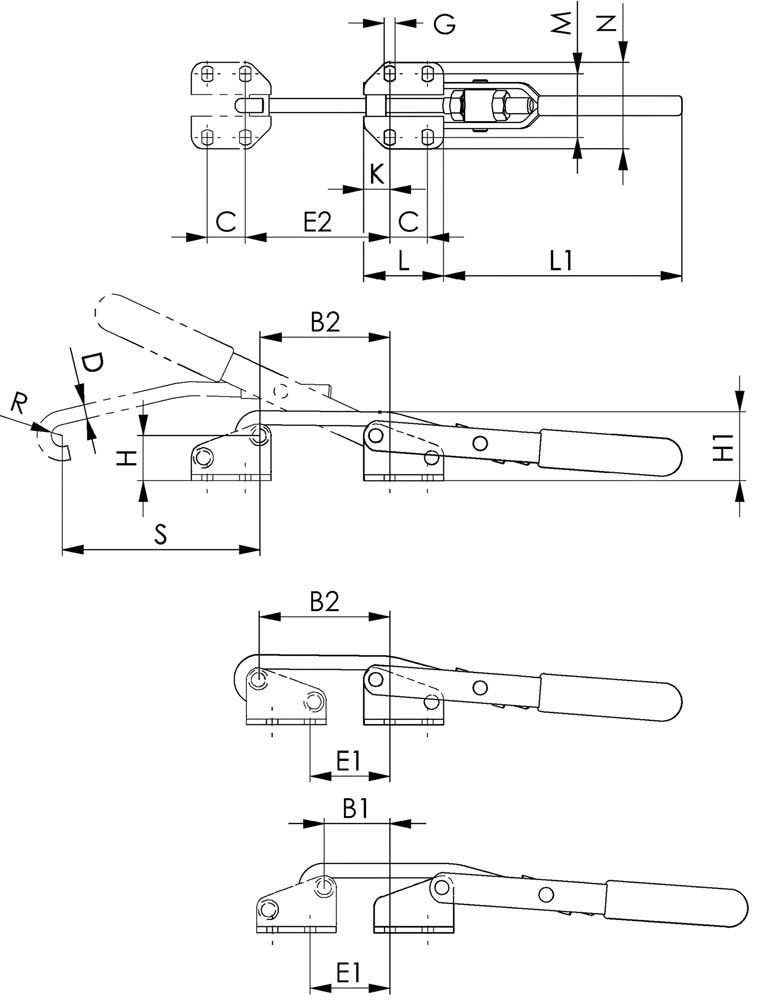

Weitere technische Eigenschaften:
· S: 146mm
· B1: 26-40mm
· C: 29mm
· B2: 57-71mm
· E2: 58-73mm
· D: 12mm
· E1: 27-42mm
· G: 11,2mm
· L1: 188mm
· H1: 70,5mm
· H2: 281mm
· Armlänge: 188 mm
· L: 55mm
· Bohrungs-Ø: 11,2mm
· K: 13mm
· R: 8mm
· M: 56,5-64mm
· H: 49mm
· N: 86mm

Merkmale

Größe	5
Höhe gespannt	70,5 mm
Marke	AMF
Höhe geöffnet	281 mm
Bauart	horizontal
Spannweite	26-40 / 57-71 mm
Zugkraft	2,5
Bohrungsabstand innen	27-42 / 58-73 mm
Gegenhalterhöhe	49 mm
Material	Edelstahl
Verstellweg	14 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6438309.pdf (92.78 KB)

Variante: Verschlussspanner Nr. 6847NI AMF

AMF

	Größe	Höhe gespannt	Höhe geöffnet	Spannweite	Zugkraft
E6438309 Verschlussspanner Nr. 6847NI Größe 1 horizontal	1	35 mm	111 mm	15-23 / 34-42 mm	1	Stück
E6438310 Verschlussspanner Nr. 6847NI Größe 3 horizontal	3	36 mm	181 mm	32-44 / 65-77 mm	1,5	Stück
E6438311 Verschlussspanner Nr. 6847NI Größe 5 horizontal	5	70,5 mm	281 mm	26-40 / 57-71 mm	2,5	Stück
