Verschlussspanner Nr. 6848HNI Größe 2 horizontal

Artikelnummer: E6438313

60,00 EUR (exkl. MwSt.)

71,40 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

horizontal · Niete in gefetteten Lagerbuchsen laufend · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet

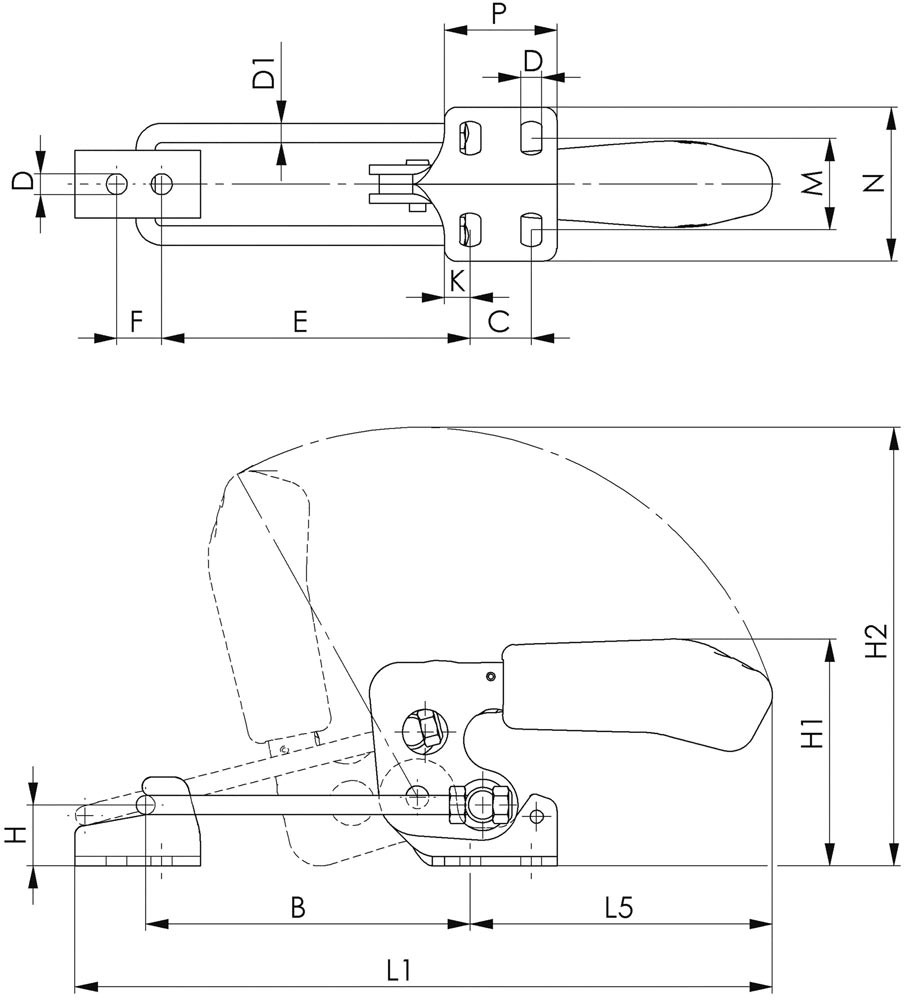

Weitere technische Eigenschaften:
· L5: 69mm
· C: 13mm
· D: 5,2mm
· E max.: 72mm
· L1 min.: 125mm
· L1 max.: 159mm
· E min.: 38mm
· H1: 47mm
· H2: 99mm
· Armlänge: 69mm
· B max.: 76mm
· Bohrungs-Ø: 5,2mm
· F: 11mm
· B min.: 42mm
· P: 26mm
· K: 6,4mm
· M: 19,5-23,5mm
· H: 12mm
· N: 38mm
· D1: 4mm

Lieferung inkl. Gegenhalter

Merkmale

Größe	2
Höhe gespannt	47 mm
Marke	AMF
Höhe geöffnet	99 mm
Bauart	horizontal
Spannweite	42-76 mm
Zugkraft	1,6
Bohrungsabstand innen	38-72 mm
Länge gespannt	125-159 mm
Gegenhalterhöhe	12 mm
Material	Edelstahl

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6438315.pdf (93.58 KB)

Variante: Verschlussspanner Nr. 6848HNI AMF

	Größe	Höhe gespannt	Höhe geöffnet	Spannweite	Zugkraft
E6438313 Verschlussspanner Nr. 6848HNI Größe 2 horizontal Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	47 mm	99 mm	42-76 mm	1,6	60,00 EUR (exkl. MwSt.) 71,40 EUR (inkl. MwSt.) je 1 Stück Stück
E6438314 Verschlussspanner Nr. 6848HNI Größe 3 horizontal Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	70 mm	137 mm	53,5-101 mm	3,2	80,50 EUR (exkl. MwSt.) 95,80 EUR (inkl. MwSt.) je 1 Stück Stück
E6438315 Verschlussspanner Nr. 6848HNI Größe 4 horizontal Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4	94,5 mm	168 mm	72-127 mm	7	175,00 EUR (exkl. MwSt.) 208,25 EUR (inkl. MwSt.) je 1 Stück Stück
