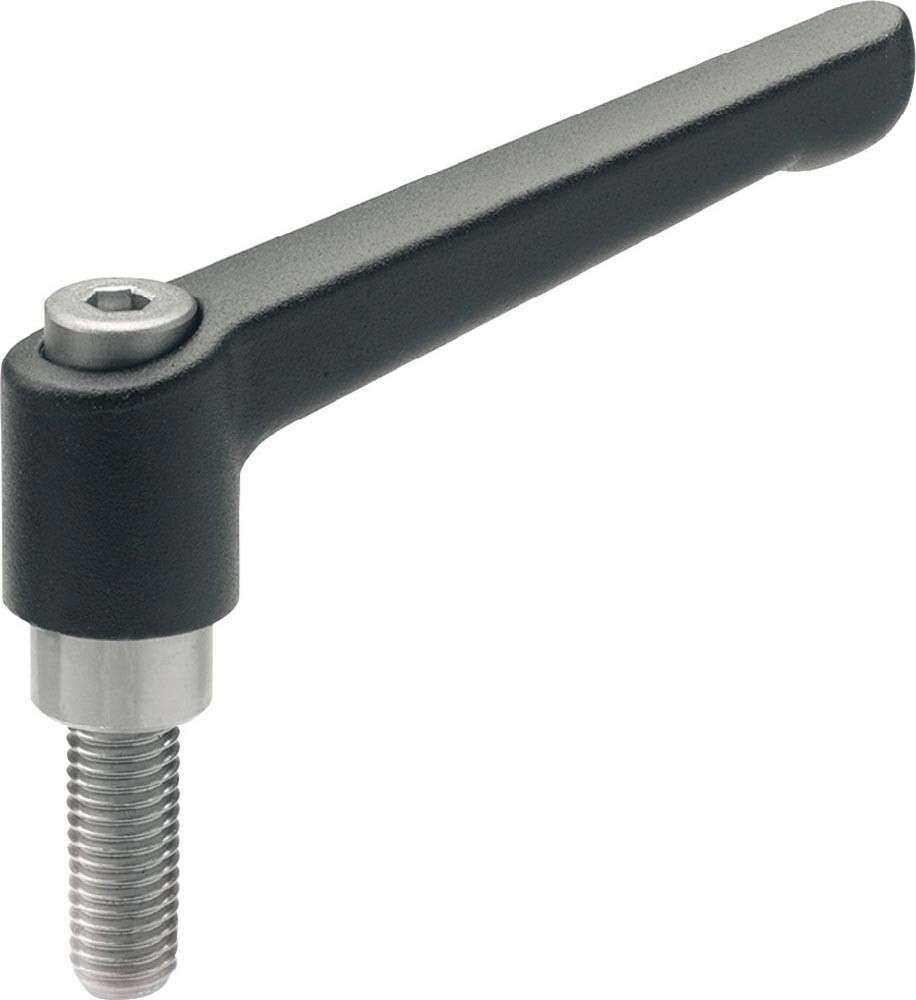

Abbildung ähnlich

Verstellbarer Klemmhebel GN 300.1 d1 M 6 mm l1 45 mm l2 - mm Innengewinde

Artikelnummer: E6445448

Auslaufartikel

auf Anfrage

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305

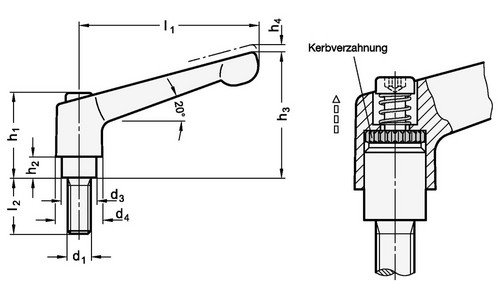

Weitere technische Eigenschaften:
· d4: 13mm
· h2: 4mm
· h4: 3,5mm
· l2: -mm
· l1: 45mm
· h1: 24,5mm
· d1: M 6mm
· d3: 10mm
· h3: 34mm

weitere Abmessungen und Farbvarianten auf Anfrage lieferbar

Merkmale

Marke	GANTER
Ausführung	Innengewinde
t min.	8 mm

Sonstiges

Auslaufartikel

Variante: Verstellbarer Klemmhebel GN 300.1 GANTER

	Ausführung	t min.
E6445445 Verstellbarer Klemmhebel GN 300.1 d1 M 16 mm l1 108 mm l2 32 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	23,80 EUR (exkl. MwSt.) 28,32 EUR (inkl. MwSt.) je 1 Stück Stück
Auslaufartikel E6445446 Verstellbarer Klemmhebel GN 300.1 d1 M 6 mm l1 45 mm l2 16 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	auf Anfrage je 1 Stück Stück
Auslaufartikel E6445447 Verstellbarer Klemmhebel GN 300.1 d1 M 6 mm l1 45 mm l2 32 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	auf Anfrage je 1 Stück Stück
Auslaufartikel E6445448 Verstellbarer Klemmhebel GN 300.1 d1 M 6 mm l1 45 mm l2 - mm Innengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Innengewinde	8 mm	auf Anfrage je 1 Stück Stück
Auslaufartikel E6445449 Verstellbarer Klemmhebel GN 300.1 d1 M 6 mm l1 63 mm l2 - mm Innengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Innengewinde	11 mm	auf Anfrage je 1 Stück Stück
E6445450 Verstellbarer Klemmhebel GN 300.1 d1 M 8 mm l1 63 mm l2 16 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	9,80 EUR (exkl. MwSt.) 11,66 EUR (inkl. MwSt.) je 1 Stück Stück
