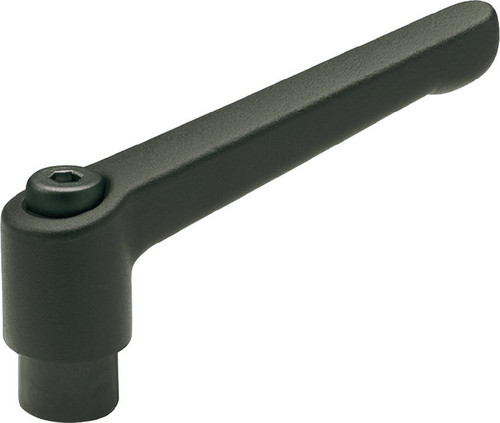

Verstellbarer Klemmhebel GN 300 d1 M 12 mm l1 92 mm l2 - mm Innengewinde

Artikelnummer: E6445465

9,65 EUR (exkl. MwSt.)

11,48 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt der eine bestimmte Spannstellung erwünscht ist · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim "Loslassen" rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube · Stahl, brüniert

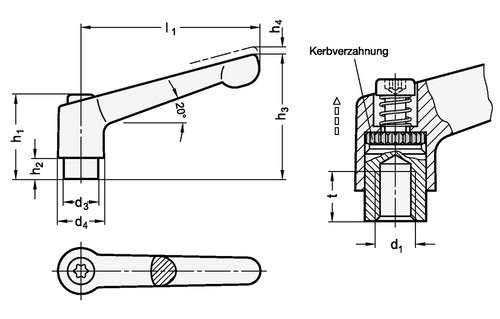

Weitere technische Eigenschaften:
· d4: 24mm
· h2: 11mm
· h4: 4mm
· l2: -mm
· l1: 92mm
· h1: 43mm
· d1: M 12mm
· d3: 19mm
· h3: 64mm

weitere Abmessungen und Farbvarianten auf Anfrage

Merkmale

Marke	GANTER
Ausführung	Innengewinde
t min.	17 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_81070601_6445465.pdf (139.62 KB)

Variante: Verstellbarer Klemmhebel GN 300 GANTER

	Ausführung	t min.

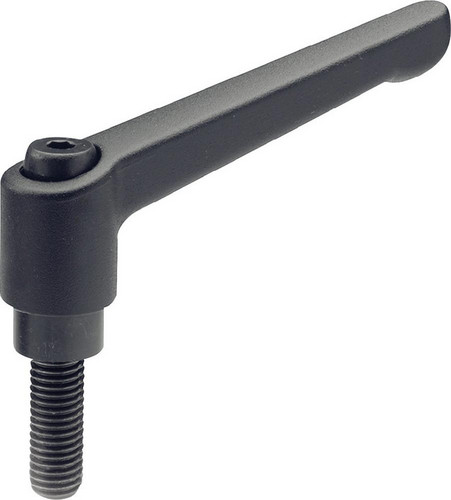

E6445457 Verstellbarer Klemmhebel GN 300 d1 M 12 mm l1 108 mm l2 63 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	16,30 EUR (exkl. MwSt.) 19,40 EUR (inkl. MwSt.) je 1 Stück Stück
E6445458 Verstellbarer Klemmhebel GN 300 d1 M 6 mm l1 45 mm l2 32 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	5,35 EUR (exkl. MwSt.) 6,37 EUR (inkl. MwSt.) je 1 Stück Stück
E6445459 Verstellbarer Klemmhebel GN 300 d1 M 8 mm l1 63 mm l2 50 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	7,15 EUR (exkl. MwSt.) 8,51 EUR (inkl. MwSt.) je 1 Stück Stück
E6445460 Verstellbarer Klemmhebel GN 300 d1 M 8 mm l1 63 mm l2 - mm Innengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Innengewinde	11 mm	6,20 EUR (exkl. MwSt.) 7,38 EUR (inkl. MwSt.) je 1 Stück Stück
E6445461 Verstellbarer Klemmhebel GN 300 d1 M 10 mm l1 78 mm l2 32 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	8,65 EUR (exkl. MwSt.) 10,29 EUR (inkl. MwSt.) je 1 Stück Stück
E6445462 Verstellbarer Klemmhebel GN 300 d1 M 10 mm l1 78 mm l2 63 mm Außengewinde Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	Außengewinde	mm	9,55 EUR (exkl. MwSt.) 11,36 EUR (inkl. MwSt.) je 1 Stück Stück
