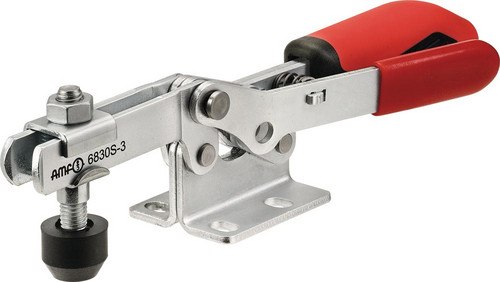

Waagrechtspanner Nr. 6830S Größe 3 waagrechter Fuß Sicherheitsverriegelung
E6438297
67,50 EUR
(exkl. MwSt.)
80,33 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß · mit Sicherheitsverriegelung · für Spannstellung und geöffnete Stellung

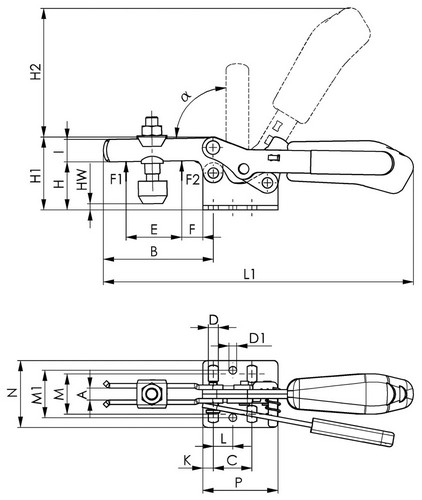

Weitere technische Eigenschaften:
· C: 25,7mm
· D: 6,5mm
· a: 90°
· Andrückschraube: M8 x 45
· HW min.: -2mm
· L1: 206mm
· F1: 1,8kN
· L: 13mm
· Bauart: waagrechter Fuß
· F: 14mm
· P: 50mm
· K: 7mm
· A: 8mm
· HW max.: 9mm
· H1: 48,5mm
· H2: 86mm
· M1: 31,6mm
· I: 15mm
· F2: 2,5kN
· B: 73mm
· E: 38mm
· M: 22-31,8mm
· H: 32mm
· N: 45,5mm
· D1: 5,1mm

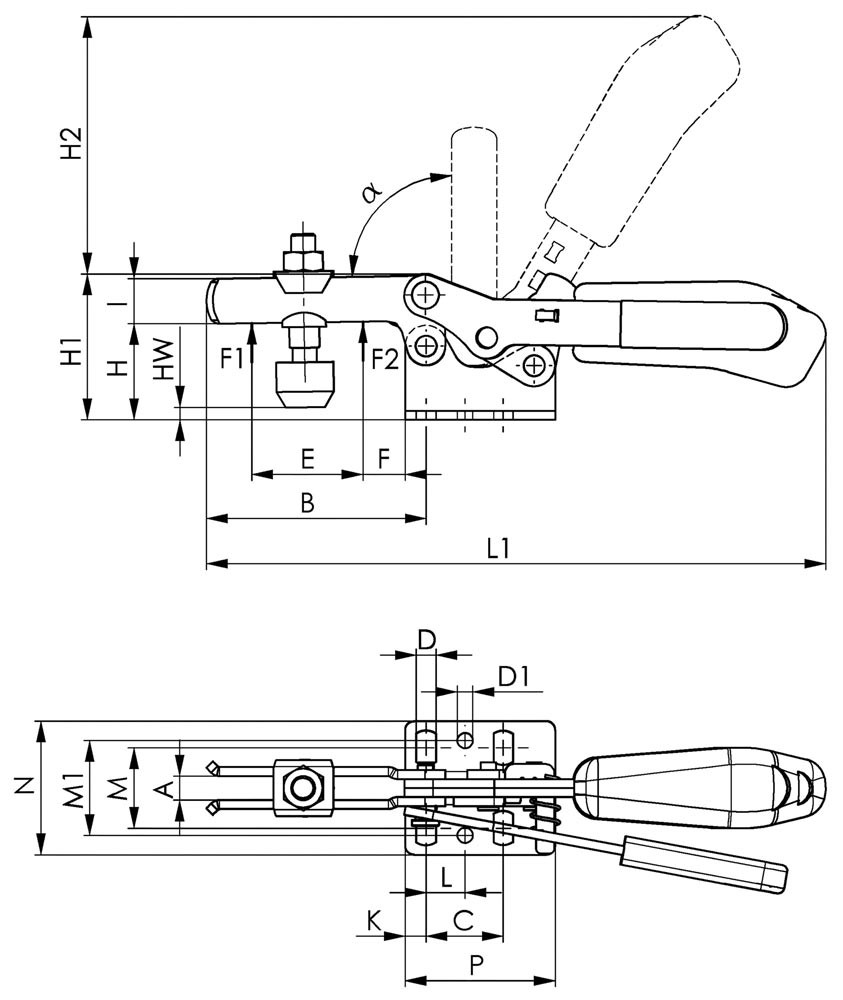

Weitere technische Eigenschaften:
· C: 25,7mm
· D: 6,5mm
· a: 90°
· Andrückschraube: M8 x 45
· HW min.: -2mm
· L1: 206mm
· F1: 1,8kN
· L: 13mm
· Bauart: waagrechter Fuß
· F: 14mm
· P: 50mm
· K: 7mm
· A: 8mm
· HW max.: 9mm
· H1: 48,5mm
· H2: 86mm
· M1: 31,6mm
· I: 15mm
· F2: 2,5kN
· B: 73mm
· E: 38mm
· M: 22-31,8mm
· H: 32mm
· N: 45,5mm
· D1: 5,1mm
Merkmale
| Größe | 3 |
| Länge gespannt | 206 mm |
| Höhe gespannt | 48,5 mm |
| Spannhöhe | 32 mm |
| Haltekraft F2 | 2,5 kN |
| Haltekraft F1 | 1,8 kN |
| Marke | AMF |
| Bohrungs-Ø | 6,5 mm |
| Spannweite | 38 mm |
| Eigenschaft | Sicherheitsverriegelung |
|
Größe
|
Länge gespannt
|
Höhe gespannt
|
Spannhöhe
|
Haltekraft F2
|
|||
|---|---|---|---|---|---|---|---|
|
Waagrechtspanner Nr. 6830S Größe 3 waagrechter Fuß Sicherheitsverriegelung
|
||||||
|
Waagrechtspanner Nr. 6830S Größe 4 waagrechter Fuß Sicherheitsverriegelung
|
Angaben zur Marke
AMF
