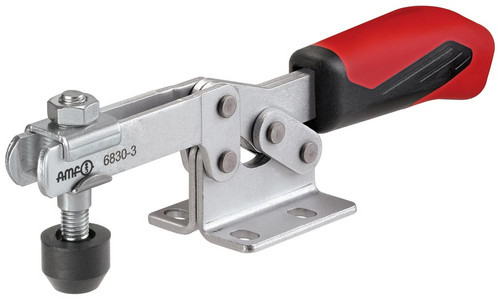

Abbildung ähnlich

Waagrechtspanner Nr. 6830 Größe 0 waagrechter Fuß

Artikelnummer: E427205

20,00 EUR (exkl. MwSt.)

23,80 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit waagrechtem Fuß

Weitere technische Eigenschaften:
· A: 4mm
· C: 11,5-15,5mm
· D: 4,6mm
· Andrückschraube: M4 x 25
· HW min.: -5,5mm
· L1: 79mm
· HW max.: 0mm
· H1: 23mm
· F1: 0,25kN
· H2: 34mm
· Gesamthöhe: 23mm
· a*: 90°
· Bauart: waagrechter Fuß
· I: 7,5mm
· F2: 0,4kN
· F: 5,5mm
· B: 28mm
· P: 25,5mm
· K: 6,3mm
· E: 9mm
· M: 16mm
· H: 14,5mm
· N: 25mm
· Gesamtlänge: 79mm

Merkmale

Größe	0
Länge gespannt	79 mm
Höhe gespannt	23 mm
Spannhöhe	14,5 mm
Haltekraft F2	0,4 kN
Haltekraft F1	0,25 kN
Marke	AMF
Bohrungs-Ø	4,6 mm
Spannweite	9 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_427205.pdf (99.54 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Variante: Waagrechtspanner Nr. 6830 AMF

	Größe	Länge gespannt	Höhe gespannt	Spannhöhe	Haltekraft F2
E427201 Waagrechtspanner Nr. 6830 Größe 1 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	120 mm	30 mm	19 mm	1,1 kN	29,10 EUR (exkl. MwSt.) 34,63 EUR (inkl. MwSt.) je 1 Stück Stück
E427202 Waagrechtspanner Nr. 6830 Größe 2 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	162 mm	45 mm	24 mm	1,2 kN	31,50 EUR (exkl. MwSt.) 37,49 EUR (inkl. MwSt.) je 1 Stück Stück
E427203 Waagrechtspanner Nr. 6830 Größe 3 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	206 mm	48,5 mm	32 mm	2,5 kN	40,10 EUR (exkl. MwSt.) 47,72 EUR (inkl. MwSt.) je 1 Stück Stück
E427204 Waagrechtspanner Nr. 6830 Größe 4 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4	287 mm	75 mm	45 mm	3 kN	49,70 EUR (exkl. MwSt.) 59,14 EUR (inkl. MwSt.) je 1 Stück Stück
E427205 Waagrechtspanner Nr. 6830 Größe 0 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	0	79 mm	23 mm	14,5 mm	0,4 kN	20,00 EUR (exkl. MwSt.) 23,80 EUR (inkl. MwSt.) je 1 Stück Stück
E427207 Waagrechtspanner Nr. 6832 Größe 1 senkrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	120 mm	43 mm	31,5 mm	1,1 kN	28,30 EUR (exkl. MwSt.) 33,68 EUR (inkl. MwSt.) je 1 Stück Stück
