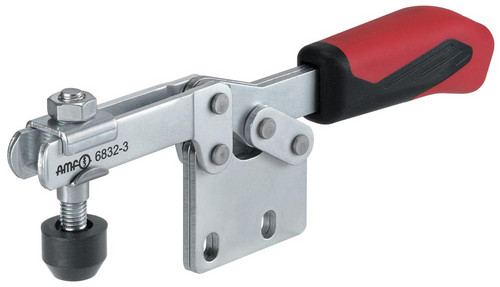

Waagrechtspanner Nr. 6832 Größe 1 senkrechter Fuß

Artikelnummer: E427207

28,30 EUR (exkl. MwSt.)

33,68 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit senkrechtem Fuß

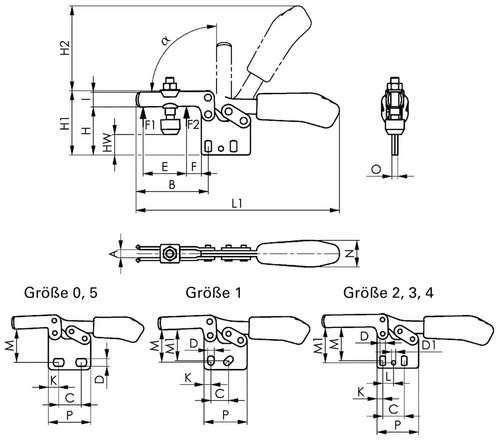

Weitere technische Eigenschaften:
· C: 13-14,5mm
· D: 5,2mm
· Andrückschraube: M5 x 30
· HW min.: 8mm
· L1: 120mm
· F1: 0,8kN
· Gesamthöhe: 42mm
· L: -mm
· O: 5mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 8mm
· P: 34mm
· K: 5,5mm
· A: 5mm
· HW max.: 15mm
· H1: 43mm
· H2: 49mm
· M1: 24,5mm
· I: 10mm
· F2: 1,1kN
· B: 42mm
· E: 18,5mm
· M: 23,5-25,5mm
· H: 31,5mm
· N: 18mm
· Gesamtlänge: 119mm
· D1: -mm

Merkmale

Größe	1
Länge gespannt	120 mm
Höhe gespannt	43 mm
Spannhöhe	31,5 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,8 kN
Marke	AMF
Bohrungs-Ø	5,2 mm
Spannweite	18,5 mm

Anhänge

Datei

TechnischeDokumentationNW

BTD_84030904_427209.pdf (99.87 KB)

Datei

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

Variante: Waagrechtspanner Nr. 6830 AMF

	Größe	Länge gespannt	Höhe gespannt	Spannhöhe	Haltekraft F2
E427201 Waagrechtspanner Nr. 6830 Größe 1 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	120 mm	30 mm	19 mm	1,1 kN	29,10 EUR (exkl. MwSt.) 34,63 EUR (inkl. MwSt.) je 1 Stück Stück
E427202 Waagrechtspanner Nr. 6830 Größe 2 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	2	162 mm	45 mm	24 mm	1,2 kN	31,50 EUR (exkl. MwSt.) 37,49 EUR (inkl. MwSt.) je 1 Stück Stück
E427203 Waagrechtspanner Nr. 6830 Größe 3 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	3	206 mm	48,5 mm	32 mm	2,5 kN	40,10 EUR (exkl. MwSt.) 47,72 EUR (inkl. MwSt.) je 1 Stück Stück
E427204 Waagrechtspanner Nr. 6830 Größe 4 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	4	287 mm	75 mm	45 mm	3 kN	49,70 EUR (exkl. MwSt.) 59,14 EUR (inkl. MwSt.) je 1 Stück Stück
E427205 Waagrechtspanner Nr. 6830 Größe 0 waagrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	0	79 mm	23 mm	14,5 mm	0,4 kN	20,00 EUR (exkl. MwSt.) 23,80 EUR (inkl. MwSt.) je 1 Stück Stück
E427207 Waagrechtspanner Nr. 6832 Größe 1 senkrechter Fuß Verfügbar auf Anfrage Verfügbarkeit: Verfügbar auf Anfrage	1	120 mm	43 mm	31,5 mm	1,1 kN	28,30 EUR (exkl. MwSt.) 33,68 EUR (inkl. MwSt.) je 1 Stück Stück
